細胞固體是由許多單元格組成的材料，這些單元格被緊密地堆疊在一起，如蜂窩狀結構。這些單元格的形狀在很大程度上決定了材料的機械特性，包括其剛度和強度。例如，骨骼中充滿了一種天然材料，使它們既輕巧又堅硬強韌。
受到自然界中的骨骼和其他細胞固體的啟發，人類利用了相同的概念來開發構建材料。通過改變構成這些材料的單元格的幾何形狀，研究人員可以定制材料的機械、熱學或聲學特性。構建材料被廣泛應用于眾多領域，從吸震的包裝泡沫到調溫的散熱器。
現在，麻省理工學院的研究人員利用日本古老的折疊切割紙藝術“kirigami”，制造了一種高性能的構建材料，稱為板格子結構，而且這一方法的制造尺度遠大于以前通過添加制造能夠?qū)崿F(xiàn)的規模。這一技術使他們能夠使用金屬或其他材料創建具有自定義形狀和特定機械特性的結構。
該研究的資深作者，麻省理工學院中心（CBA）主任Neil Gershenfeld教授表示："這種材料就像鋼軟木。它比軟木輕，但具有高強度和高剛度。" 研究人員開發了一種模塊化的構造過程，其中許多較小的組件被形成、折疊并組裝成3D形狀。使用這種方法，他們制造了超輕和超強的結構和機器人，在特定載荷下，這些結構能夠變形并保持形狀。
由于這些結構輕巧且強韌，而且在較大尺度上相對容易進行大規模生產，因此它們在建筑、飛機、汽車或航空航天組件等領域可能特別有用。
除了Gershenfeld教授，還有本研究的首席作者Alfonso Parra Rubio（CBA研究助理）、Klara Mundilova（麻省理工學院電氣工程與計算機科學研究生）等人，以及麻省理工學院計算機科學教授Erik D. Demaine。該研究成果將在美國機械工程師學會（ASME）的“計算機與工程信息會議”上進行展示。
通過折疊進行制造
構建材料，比如格子結構，通常被用作一種名為“夾心結構”的復合材料的內核。想象一下夾心結構，可以想象一架飛機的機翼，其中一系列相交的對角橫梁形成一個夾在上下面板之間的格子內核。這種桁架格子具有很高的剛度和強度，但非常輕巧。
板格子是由板材三維交叉組成的細胞結構，而不是橫梁。這些高性能結構甚至比桁架格子更加堅固和剛硬，但它們復雜的形狀使得在常見的制造技術（如3D打印）下制造它們變得困難，尤其是在大規模工程應用中。
麻省理工學院的研究人員利用切紙技術克服了這些制造難題，切紙是一種通過折疊和切割紙張制造3D形狀的技術，可以追溯到公元7世紀的日本藝術家。
?“Kirigami”已被用于通過部分折疊的鋸齒形褶皺制造板狀格子。但要制作夾心結構，必須將平板連接到鋸齒形褶皺形成的狹窄點上，這通常需要強力的膠粘劑或焊接技術，這可能使組裝變得緩慢、昂貴且難以擴展。
麻省理工學院的研究人員修改了一種常見的折紙褶痕圖案，稱為Miura-ori圖案，使褶皺結構的尖點變成了平面。就像鉆石上的切面一樣，這些切面為平板提供了更容易連接的平面，可以使用螺栓或鉚釘連接。
“在保持相同重量和內部結構的情況下，板格子在強度和剛度方面優于橫梁格子，”Parra Rubio說道。“通過使用雙光子光刻技術在納米尺度上生產，已經證明實現了理論剛度和強度的H-S上限。由于板格子的制造一直非常困難，目前在宏觀尺度上的研究非常少。我們認為折疊是一條從金屬制成的這種板狀結構更易于利用的途徑。”
可定制的性能
此外，研究人員設計、折疊和切割圖案的方式使他們能夠調整特定的機械性能，例如剛度、強度和彎曲模量（材料抵抗彎曲的傾向）。他們將這些信息以及3D形狀編碼到褶皺圖中，用于創建這些切紙褶皺。
例如，根據褶皺的設計方式，一些單元格可以被形狀化，使它們在被壓縮時保持形狀，而其他單元格可以被修改以便彎曲。通過這種方式，研究人員可以精確控制結構不同區域在被壓縮時的變形情況。

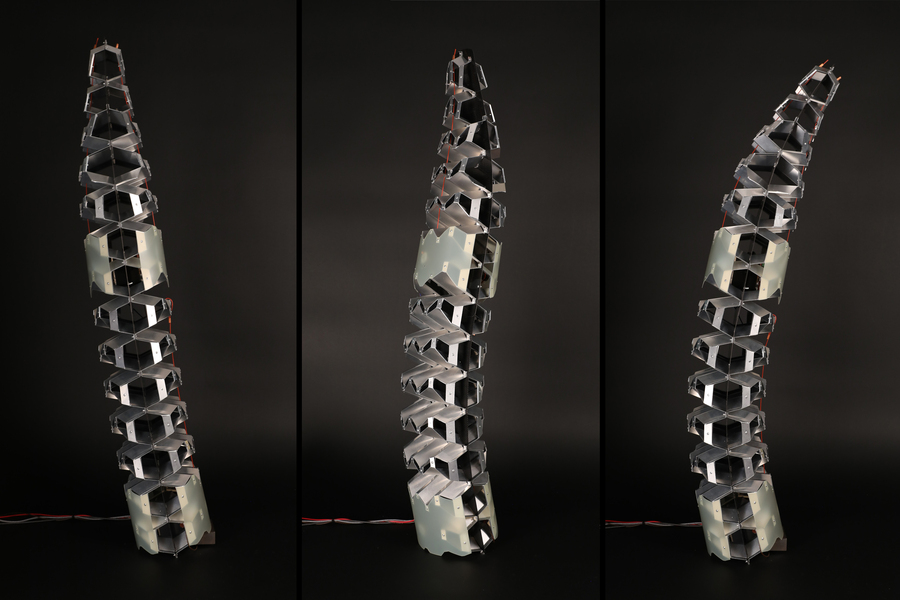

由于結構的靈活性可控，這些褶皺可以用于機器人或其他具有移動、扭曲和彎曲部件的動態應用。
為了制作像機器人這樣的較大結構，研究人員引入了模塊化的組裝過程。他們大規模生產較小的折疊圖案，并將它們組裝成超輕和超強的3D結構。較小的結構較少的折疊，簡化了制造過程。
利用改良后的Miura-ori圖案，研究人員創建了一個能夠產生所需形狀和結構特性的褶皺圖案。然后，他們使用一臺名為Zund切割臺的獨特機器，對平面金屬板進行刻痕，將其折疊成3D形狀。
Gershenfeld教授表示："制造汽車和飛機等產品時，需要大量的工具。這種制造過程沒有工具，類似于3D打印。但與3D打印不同的是，我們的過程可以設定記錄材料性能的極限。"
使用他們的方法，他們制造了壓縮強度超過62千牛頓，但每平方米只有90公斤重量的鋁制結構（軟木的重量約為每平方米100公斤）。他們的結構如此強大，可以承受比典型的鋁制褶皺多三倍的力量。
這種多功能技術可以應用于許多材料，如鋼材和復合材料，非常適用于制造輕量級、吸震的飛機、汽車或航天器零部件。
然而，研究人員發現他們的方法很難建模。因此，未來他們計劃為這些切紙板狀格子結構開發用戶友好的CAD設計工具。此外，他們還希望探索降低模擬設計的計算成本的方法，以獲得所需的性能。
"切紙褶皺為建筑構造帶來了令人興奮的潛力，"James Coleman MArch '14說道，他是設計制造和安裝公司SumPoint的聯合創始人，也曾是Zahner的創新與研發副總裁，與此工作無關。他表示："根據我在復雜建筑項目中的經驗，目前用于構建大規模曲線和雙曲面元件的方法需要大量材料，造成浪費，因此在大多數項目中被認為不切實際。雖然作者的技術為航空航天和汽車工業提供了新穎的解決方案，但我認為他們基于單元格的方法也可以顯著影響建筑環境。能夠制造具有特定性能的各種板狀格子結構，可能會實現性能更高、表現更豐富的建筑，且材料消耗更少。告別沉重的鋼鐵和混凝土結構，迎來輕量級格子結構！"
此外，Parra Rubio、Mundilova和其他麻省理工學院的研究生還使用這種技術創建了三幅大規模的鋁復合材料折疊藝術品，這些作品正在麻省理工學院媒體實驗室展出。盡管每幅藝術品的長度都有幾米，但這些結構只需要幾個小時就可以制作完成。
"在一天結束時，藝術作品之所以可能，是因為我們在論文中展示的數學和工程貢獻。但我們不想忽視我們工作的審美力量，"Parra Rubio說道。
